H07VVH6-F拖令电缆

订购热线:优选在线咨询

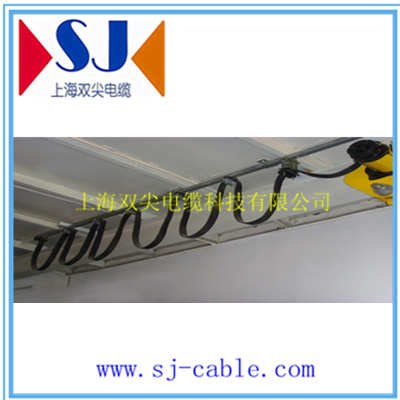

H07VVH6-F拖令电缆用于起重输运设备的拖令系统上。专门设计用于室内和户外的应用场合。可作为动力及控制电缆安装在轨道,起重设备,电镀设备,港口机械,物流输送系统等场合。

H07VVH6-F拖令电缆(扁平电缆)
    动力和控制扁电缆用于起重输运设备(例如桥式起重机)的拖令系统上。H07VVH6-F拖令电缆专门设计用于室内和户外的应用场合。可作为动力及控制电缆安装在轨道,起重设备,电镀设备,港口机械,物流输送系统等场合。undefined

一、参照标准:GB/T 5023,VDE 0295
二、型号:
H07VVH6-F
三、额定电压:450/750V
四、工作温度:+70℃(导体连续工作温度),移动  运行工作最低环境温度-15℃
五、最高移动速度:150m/min
六、结构:

                1.导体:柔软无氧铜丝 符合VDE 0295 CLASS 5标准
                2.绝缘:TPE
                3.护套:TPE, 颜色:黑色(RAL 9005)

七、试验电压:3KV/5min
八、特点:

 1.适用于拖令系统场合;
                2.耐寒、柔软、耐潮湿、抗紫外线、耐磨;
                3.用于室内、室外环境.

                     4.可定制加光纤、网线元件.

H07VVH6-F拖令扁电缆  参考选型:

类 型 芯数×线芯截面
mm2
最大外径
mm
电缆近似重量
kg/km
动 力 4G4 22×7 360.4
4G6 27×8 498.1
4G10 34×9 770.2
4G16 38×10 1057.3
4G25 47×12 1552.7
4G35 56×15 2212.2
4G50 67×17 3075.9
4G70 74×19 4014.3
4G95 83×21 5185.1
控 制 4G1.5 16×6 193.8
4G2.5 18×7 262.7
5G1.5 20×6 239.2
5G2.5 23×7 325.1
7G1.5 26×6 313.5
7G2.5 30×7 431.4
8G1.5 29×6 350.6
8G2.5 36×7 502.3
10G1.5 35×6 424.9
12G1.5 41×6 499.2
12G2.5 48×7 697.1
*表中结构为一些典型示例,其它的导体规格、结构、尺寸等均可以定制。  如下情况应考虑增  加承力元件:1.一字排列:自由使用长度>35m,运行速度>1.6m/s;
                         2.梅花排列:自由悬挂长度>80m,运行速度:2.0m/s~4.0 m/s.
 表中所列指近似值   G:带有黄/绿接地线


H07VVH6-F拖令电缆
    动力和控制扁电缆用于起重输运设备(例如桥式起重机)的拖令系统上。H07VVH6-F拖令电缆专门设计用于室内和户外的应用场合。可作为动力及控制电缆安装在轨道,起重设备,电镀设备,港口机械,物流输送系统等场合。
